OpenGL Shader Toy

发表于 分类于 本文字数： 1.4k 阅读时长 ≈ 5 分钟

Hello, Shader Toy

Shader（着色器）简单来说就是运行在 GPU 上的一小段程序，用于控制图形渲染的方式。

在传统渲染管线中，GPU 会自动执行一套固定流程，而 Shader 的出现让开发者能够自定义其中的一部分流程，从而实现更灵活、更复杂的图形效果。

Shader Toy 是一个在线的 Shader 编写和展示网站，可以实时展示 Shader 编程效果。

在图形 API（OpenGL）中，支持多种 Shader 类型：

  • Vertex Shader（顶点着色器）
  • Tessellation Shader（细分着色器）
  • Geometry Shader（几何着色器）
  • Fragment Shader（片段着色器）
  • Compute Shader（计算着色器）

而在 Shader Toy 中，所谓的 Shader 通常特指 Fragment Shader。它的输入可以理解为一个覆盖整个显示区域的平面，因此我们可以在 Fragment Shader 中决定显示区域内每一个像素的颜色（RGBA）。

Full Screen Triangle

由于 OpenGL 会自动进行 clipping，也就是丢弃不在显示区域内的 fragment，因此绘制时并不一定真的需要一个四边形（也就是两个三角形），只要用一个足够大的三角形覆盖整个屏幕区域即可。在 NDC 坐标下，屏幕范围是 \([-1,1]^2\)，可以用一个巨大的直角三角形覆盖，如下图中的 \(\triangle{AEF}\) 所示：

其三个顶点坐标分别是： \[ \begin{align} A&=(-1,-1)\\ E&=(3,-1)\\ F&=(-1,3) \end{align} \]

使用这种大三角形还有一个好处，就是无需额外准备 VBO（但仍然需要 VAO），可以直接把三角形顶点坐标写在 Shader 代码里，如下所示：

shader_toy.vert

1
2
3
4
5
6
7
8
9
10
11
12
#version 330 core
// one giant triangle that covers the screen
const vec2 gridPlane[3] = vec2[3](
  vec2(-1.0,-1.0),
  vec2( 3.0,-1.0),
  vec2(-1.0, 3.0)
);

void main() {
  vec2 p = gridPlane[gl_VertexID];
  gl_Position = vec4(p,0.0, 1.0); // using directly the clipped coordinates
}

通过 gl_VertexID 可以拿到当前顶点的索引。如果只绘制一个三角形，那么 gl_VertexID 的取值就是 \([0,1,2]\)，分别对应三角形的三个顶点。

这里拿到三角形顶点坐标之后，直接通过 gl_Position 输出 NDC 坐标即可。至于 z 坐标，由于这里只是覆盖屏幕，它的具体取值并不重要，因此直接设为 0 即可。

Tip

通过 glDrawArrays(GL_TRIANGLES, 0, 3); 就可以绘制一个三角形，不过仍然需要提前分配一个空的 Vertex Array。

Example Fragment Shader

下面给出一个最简单的 Fragment Shader 示例。由于前面的 Vertex Shader 输出的是一个覆盖整个屏幕的大三角形，因此最直接的做法就是把坐标映射成颜色，也就是让 \((x,y,z)\) 对应到 \((r,g,b)\)。

Tip

在 Fragment Shader 中，gl_FragCoord.xy 已经是经过透视除法、clipping 和 viewport transform 之后得到的坐标，其取值范围是 \([0,w]\times[0,h]\)。而 Fragment Shader 输出的颜色值范围通常是 \([0,1]\)，因此只需要把它除以 framebuffer 的大小，就可以得到 \([0,1]\) 范围内的归一化坐标。

shader_toy.frag

1
2
3
4
5
6
7
8
#version 330 core
out vec4 FragColor;
uniform vec2 framebuffer_size;
void main()
{
  vec2 coord = gl_FragCoord.xy / framebuffer_size;
  FragColor = vec4(coord,0.0,1.0);
}

它的作用就是读取每个 Fragment 的坐标值，并在归一化之后将其可视化出来。

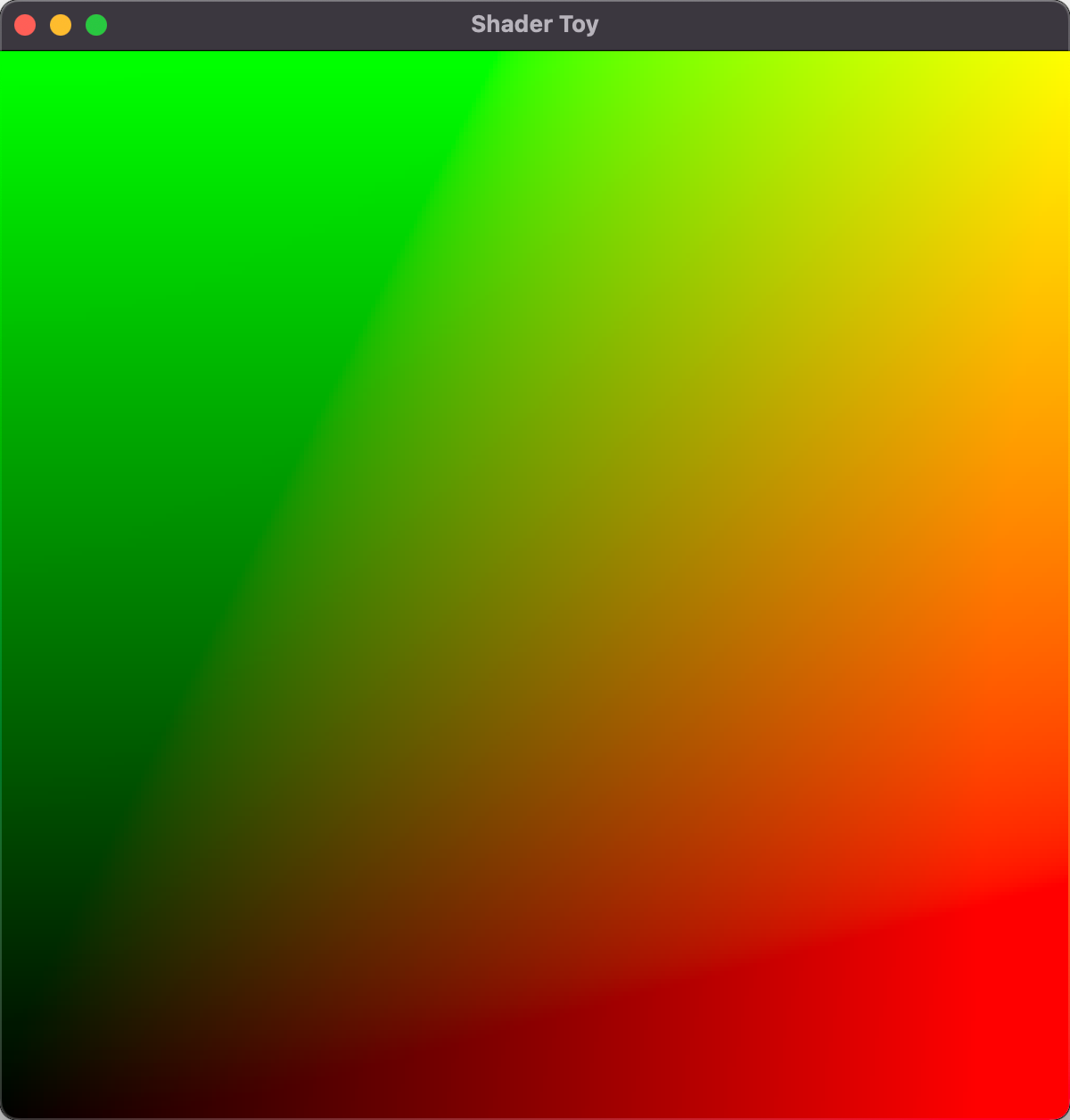

可视化效果如下（未经过 gamma 矫正）

Live Preview

在 Shader Toy 中，还有一个很重要的功能就是实时预览。当我们修改 Fragment Shader 后，它会自动重新编译 Shader，并把变化立即展示在网页上。

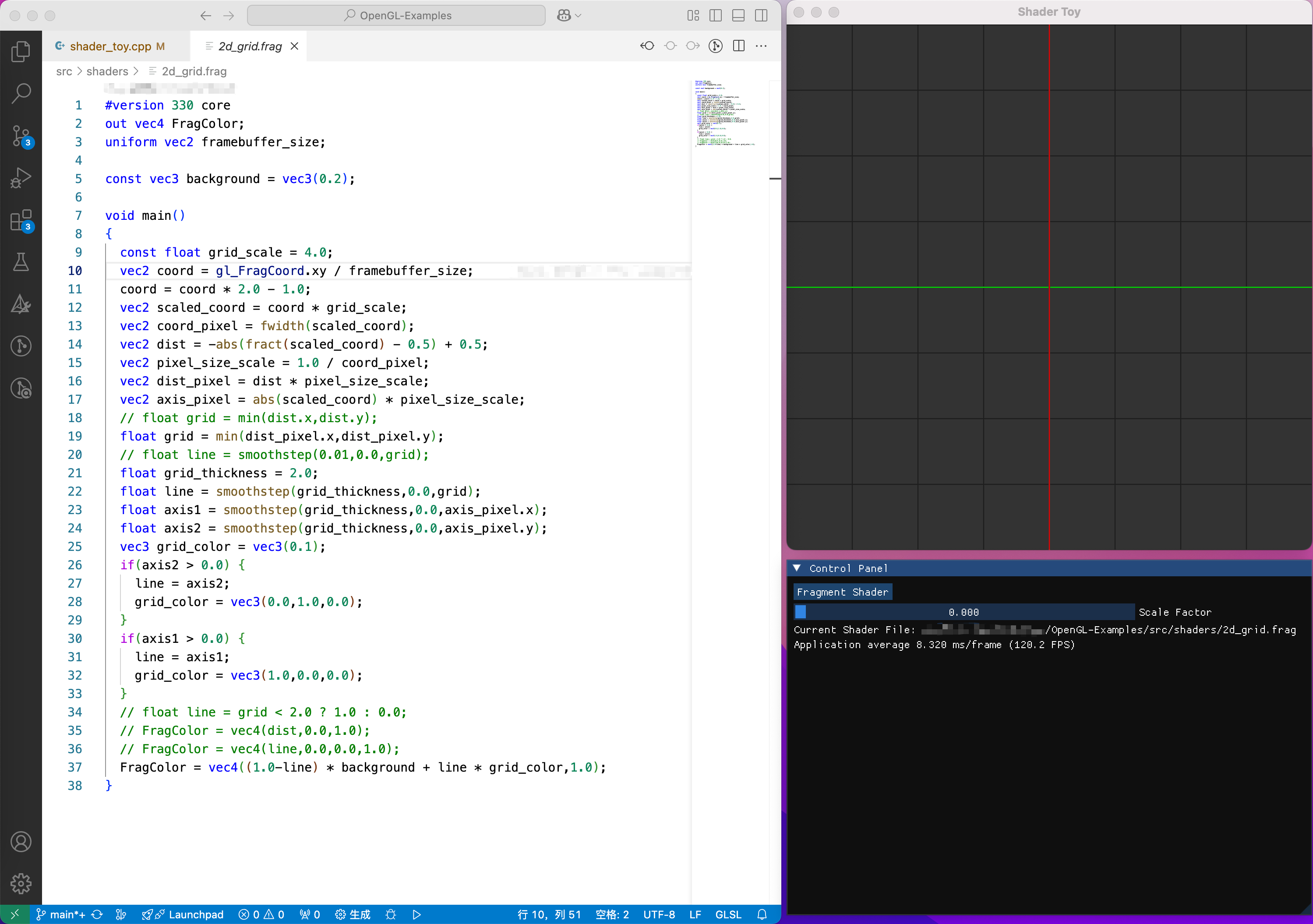

在 OpenGL 中也可以实现类似的功能。如下图所示，左边是 Shader 代码编辑窗口，右边是实时预览的 OpenGL 程序。

（代码在 这里）

它的核心思路就是监听文件系统变更事件。当指定的 Shader 文件发生变化时，重新加载 Shader 并显示到屏幕上，从而实现实时预览。

为了支持跨平台，这里使用 libuv 来实现文件系统监控，整体流程如下：

  1. 主线程（渲染线程）初始化 libuv 事件队列，并设置好文件系统变更的回调函数（即刷新 shader 文件的相关代码）；

    子线程（监控线程）初始化子线程事件队列，设置好所需事件和回调；

  2. 用户点击主线程中的 Fragment Shader 按钮，弹出文件选择对话框，指定 Shader 文件路径。

  3. 指定完成后，调用 watcher 对象的 set_target_file 函数，更新监听文件路径，并通过 m_change_target_signal 给子线程发送消息；

  4. 子线程收到 m_change_target_signal 信号后，执行 on_change_target 回调，停止对旧文件的监控，并重新开始监听新的目标文件；

  5. 当监听到文件系统变更后，会触发 on_fs_event 回调。为了避免短时间内多次修改导致 Shader 被频繁刷新，这里不会在 on_fs_event 中直接通知主线程，而是启动一个 debounce_timer。如果在 timeout 时间内又有新的文件变更，就重置 timer 并重新计时；

  6. 当 debounce_timer 超时后，触发 on_debounce_timer 回调，并在其中向主线程事件队列发送消息；

  7. 主线程事件队列收到 shader_file_change_signal 信号后，触发 on_shader_file_change_callback 回调，读取 Shader 文件并创建新的 Shader，完成预览；

  8. 当主线程退出后，调用 watcher 的 stop 函数，向子线程任务队列发送 stop signal，通知子线程停止监控并退出。子线程会在 on_stop_signal 回调中关闭各个事件源，再关闭事件队列并退出线程。

源代码见 这里
