Perfetto基本使用

发表于 分类于 本文字数： 1.9k 阅读时长 ≈ 7 分钟

\(\require{physics}\)

Profiling V.S. Tracing

先给结论：Profile 负责回答“慢在哪里”，Trace 负责回答“为什么会慢”。

参考 Tracing 101，两者可以这样区分：

  • Profiling（采样/热点分析）

    • 典型工具：VTune、Linux perf、pprof
    • 结果：热点函数、调用栈、CPU 占比、内存热点
    • 优势：开销相对小，便于长期趋势对比
    • 局限：上下文较弱，跨线程因果关系不直观

  • Tracing（时序/因果分析）

    • 典型工具：Perfetto
    • 结果：时间线、线程切换、跨线程流转、阶段耗时、Counter 曲线
    • 优势：上下文完整，适合分析卡顿、抖动、排队、阻塞
    • 局限：数据量大，采集策略需要设计

什么时候该用哪一个

CI 持续监控性能

优先使用 Profile + 基准指标，Trace 作为补充：

  1. 在 CI 固定场景跑 benchmark（吞吐、延迟、峰值内存）
  2. 配合采样 profiler 记录热点函数占比趋势
  3. 指标回归时，再触发短时 Trace 采集做定位

核心原因：CI 更强调低开销、稳定和可比较。

性能问题分析

优先使用 Trace（必要时配合 Profile）：

  1. 先用 Perfetto 看问题发生时刻的完整时序
  2. 定位长耗时切片、线程等待、队列堆积
  3. 再用 VTune/perf 深挖具体函数级热点

实践上常见组合是：

  • 第一步 Profile：快速缩小范围
  • 第二步 Trace：解释因果链路

Perfetto C++ SDK

下面给一个基于官方 example.cc 思路整理的示例，覆盖 TrackEvent 的常见能力：

  • Slice（作用域事件 / BEGIN-END）
  • Instant（瞬时事件）
  • Counter（数值曲线）
  • Track（自定义轨道）
  • Flow（跨阶段关联）
  • Debug Annotation / lambda 自定义字段
  • DynamicString（动态事件名）
Note

SDK 使用方式可能随版本变化，若编译时报错，请以官方仓库当前版本的 examples/sdk/example.cc 为准。目前使用的 SDK 版本为 v50.1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
#include <chrono>
#include <cstdint>
#include <fstream>
#include <string>
#include <thread>
#include <vector>

#include <perfetto.h>

// 1) 定义 category
PERFETTO_DEFINE_CATEGORIES(
    perfetto::Category("app")
        .SetDescription("General app events"),
    perfetto::Category("render")
        .SetDescription("Rendering pipeline events"),
    perfetto::Category("io")
        .SetDescription("I/O events"),
    perfetto::Category("app.debug")
        .SetDescription("Verbose debug events")
        .SetTags("debug"),
    perfetto::Category::Group("app,benchmark")
);

// 2) 在一个 .cc 文件里声明静态存储
PERFETTO_TRACK_EVENT_STATIC_STORAGE();

namespace {

void BusyWork(int ms) {
  std::this_thread::sleep_for(std::chrono::milliseconds(ms));
}

void RenderFrame(int frame_id, int queue_depth) {
  // Scope Slice：从宏位置开始，到当前作用域结束
  TRACE_EVENT("render", "RenderFrame", "frame", frame_id);

  // Counter：记录时变数值
  TRACE_COUNTER("app", "QueueDepth", queue_depth);

  // 带单位的计数器轨道
  static perfetto::CounterTrack fps_track("Framerate", "fps");
  TRACE_COUNTER("render", fps_track, 120);

  BusyWork(2);
}

void LoadingPhase() {
  // 手动 BEGIN/END
  TRACE_EVENT_BEGIN("io", "LoadAssets");
  BusyWork(3);
  BusyWork(2);
  TRACE_EVENT_END("io");
}

void HandleRequestCrossThread(uint64_t req_id) {
  // 自定义 Track：跨线程串联同一请求
  perfetto::Track req_track(req_id);

  TRACE_EVENT_BEGIN("app", "HandleRequest", req_track, "request_id", req_id);

  std::thread worker([req_track, req_id]() {
    TRACE_EVENT("app", "WorkerStage", req_track, "request_id", req_id);
    BusyWork(4);
    TRACE_EVENT_END("app", req_track);
  });
  worker.join();
}

void FlowDemo(uint64_t req_id) {
  // Flow：用箭头连接相关事件
  TRACE_EVENT("app", "DecodeBegin", perfetto::Flow::ProcessScoped(req_id));
  BusyWork(1);
  TRACE_EVENT("app", "DecodeEnd", perfetto::TerminatingFlow::ProcessScoped(req_id));
}

void AdvancedArgsDemo(std::string dynamic_name) {
  // DynamicString：动态事件名
  TRACE_EVENT("app", perfetto::DynamicString{dynamic_name});

  // Debug annotations + lambda
  TRACE_EVENT(
      "app", "UploadChunk", "chunk_bytes", 4096,
      [&](perfetto::EventContext ctx) {
        auto* ann = ctx.event()->add_debug_annotations();
        ann->set_name("note");
        ann->set_string_value("custom annotation from lambda");
      });
}

}  // namespace

int main() {
  // 3) 初始化 tracing
  perfetto::TracingInitArgs args;
  args.backends = perfetto::kInProcessBackend;
  perfetto::Tracing::Initialize(args);
  perfetto::TrackEvent::Register();

  // 4) 配置并启动 tracing session
  auto tracing_session = perfetto::Tracing::NewTrace();
  perfetto::protos::gen::TraceConfig cfg;

  cfg.add_buffers()->set_size_kb(1024);
  auto* ds_cfg = cfg.add_data_sources()->mutable_config();
  ds_cfg->set_name("track_event");
  ds_cfg->set_track_event_config_raw(R"pb(
    enabled_categories: "app"
    enabled_categories: "render"
    enabled_categories: "io"
    enabled_categories: "benchmark"
  )pb");

  tracing_session->Setup(cfg);
  tracing_session->StartBlocking();

  // 5) 产生事件
  TRACE_EVENT_INSTANT("app", "Startup");
  if (TRACE_EVENT_CATEGORY_ENABLED("app")) {
    TRACE_EVENT("app", "CategoryEnabledCheckPassed");
  }

  LoadingPhase();
  RenderFrame(1, 3);
  HandleRequestCrossThread(1001);
  FlowDemo(1001);
  AdvancedArgsDemo("DynamicStageName");

  // 6) 停止并导出 trace
  tracing_session->StopBlocking();
  std::vector<char> trace_data(tracing_session->ReadTraceBlocking());

  std::ofstream output("example.pftrace", std::ios::binary);
  output.write(trace_data.data(), static_cast<std::streamsize>(trace_data.size()));
  output.close();

  return 0;
}

对应的 CMakeLists.txt：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
cmake_minimum_required(VERSION 3.13)
project(PerfettoTrackEventDemo LANGUAGES CXX)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

find_package(Threads REQUIRED)

# perfetto/sdk 目录下放 perfetto.h 和 perfetto.cc
add_library(perfetto STATIC
  perfetto/sdk/perfetto.cc
)
target_include_directories(perfetto PUBLIC
  ${CMAKE_CURRENT_SOURCE_DIR}/perfetto/sdk
)

add_executable(example
  example.cc
)
target_link_libraries(example PRIVATE perfetto Threads::Threads)

if(WIN32)
  # perfetto.cc 编译单元符号很多，MSVC 下需要 /bigobj
  target_compile_options(perfetto PRIVATE /bigobj)

  # 避免 windows.h 的宏污染（min/max）和体积膨胀
  target_compile_definitions(perfetto PUBLIC WIN32_LEAN_AND_MEAN NOMINMAX)
  target_compile_definitions(example PUBLIC WIN32_LEAN_AND_MEAN NOMINMAX)

  # Perfetto 在 Windows 下依赖 WinSock
  target_link_libraries(example PRIVATE ws2_32)
endif()

if(MSVC)
  # 使用更严格、标准一致的编译模式
  target_compile_options(example PRIVATE /permissive-)
endif()

Windows 下使用 MSVC 的一些编译说明：

  • 必须使用 C++ 17 标准
  • 最好使用 vc142 工具链（VS 2019），vc143 不一定支持（能编过就能用）
  • 头文件引入顺序也可能造成编译报错，例如自定义的宏影响，可以将 perfetto.h 放在第一个位置引入以规避这类问题
  • /bigobj：Perfetto 的聚合源文件符号较多，MSVC 默认节数量上限容易触发编译错误
  • WIN32_LEAN_AND_MEAN + NOMINMAX：减少 windows.h 宏污染，避免与 C++ 标准库冲突
  • ws2_32：Windows 网络相关符号需要显式链接
  • /permissive-：开启 MSVC 严格语法模式，更接近标准 C++ 的行为，减少编译器扩展导致的隐性兼容问题
Tip

Perfetto 官方编译说明里提到：Windows 下 clang-cl 路线通常更稳定（功能支撑 chrome://tracing ），纯 MSVC 属于 best-effort 维护（能编过就凑合用，不能也不会单独维护）。

clang-cl support is more stable because that build configuration is actively covered by the Chromium project (Perfetto rolls into chromium and underpins chrome://tracing). The MSVC build is maintained best-effort.

常用 Track Event 类型

  • TRACE_EVENT("cat", "name")
    • 最常用，记录一个作用域的耗时（函数、阶段、任务）
  • TRACE_EVENT_BEGIN/TRACE_EVENT_END
    • 手动控制切片边界，不依赖作用域结束，但必须成对存在！
  • TRACE_EVENT_INSTANT
    • 打点型事件（点击、状态切换、关键分支命中），用于在 Time Line 中添加竖线 + 标签，让我们更清楚的了解函数执行到哪一步
  • TRACE_COUNTER
    • 记录数值曲线，例如渲染帧率、内存占用率等，常用于事件循环（任务队列中待处理的任务数）、render loop 中（FPS值）

为区分 Track Event，还可以让 perfetto 在记录过程中记录每一次函数执行参数，便于理解函数在哪种输入场景下表现异常。

Offline Perfetto-UI

在官网的介绍文档中提到：Perfetto 提供一个基于网页的 UI，用于可视化时序数据。

  • Fully local, browser-based UI for visualizing large amounts of complex, interconnected data on a timeline. Our UI works in all major browsers, doesn't require any installation, works offline, and can open traces recorded by other (non-Perfetto) tracing tools.

但是直接编译 UI 太过麻烦，而且在 Windows 完全无法编译。为此，可以通过脚本将 https://ui.perfetto.dev/ 完整下载到本地，然后通过本地 HTTP Server 部署，实现 Perfetto-UI 离线使用。

整体流程如下：

  1. 下载 index.html，解析最新稳定版本号

  2. 根据稳定版本号下载对应 manifest.json

  3. 根据 manifest.json 下载全部资源文件

  4. 使用本地 HTTP Server 部署静态页面

  5. 打开浏览器加载 Perfetto-UI

完整下载脚本（PowerShell，generated by GPT 5.3 Codex）如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
$Root = "D:\perfetto-ui-local"
$Base = "https://ui.perfetto.dev"

New-Item -ItemType Directory -Force -Path $Root | Out-Null
Set-Location $Root

Invoke-WebRequest "$Base/index.html" -OutFile "index.html"
Invoke-WebRequest "$Base/service_worker.js" -OutFile "service_worker.js"

$html = Get-Content "index.html" -Raw
$ver = ([regex]'"stable"\s*:\s*"([^"]+)"').Match($html).Groups[1].Value
if (-not $ver) { throw "无法从 index.html 解析 stable 版本号" }

$verDir = Join-Path $Root $ver
New-Item -ItemType Directory -Force -Path $verDir | Out-Null

Invoke-WebRequest "$Base/$ver/manifest.json" -OutFile (Join-Path $verDir "manifest.json")
$manifest = Get-Content (Join-Path $verDir "manifest.json") -Raw | ConvertFrom-Json
$files = $manifest.resources.PSObject.Properties.Name

foreach ($f in $files) {
  $dst = Join-Path $verDir $f
  New-Item -ItemType Directory -Force -Path (Split-Path $dst -Parent) | Out-Null
  Invoke-WebRequest "$Base/$ver/$f" -OutFile $dst
}

Write-Host "下载完成，版本: $ver"

本地部署静态页面时推荐使用 Caddy，并搭配下面的启动脚本，实现开箱即用效果，避免繁琐的手动编译步骤（甚至在 Windows 下完全无法编译😅）：

1
2
3
4
@echo off
start "Caddy File Server" cmd /c "cd /d %~dp0 && .\caddy.exe file-server --root . --listen :8080 --browse --access-log"
timeout /t 1 /nobreak >nul
start "" "http://localhost:8080/"

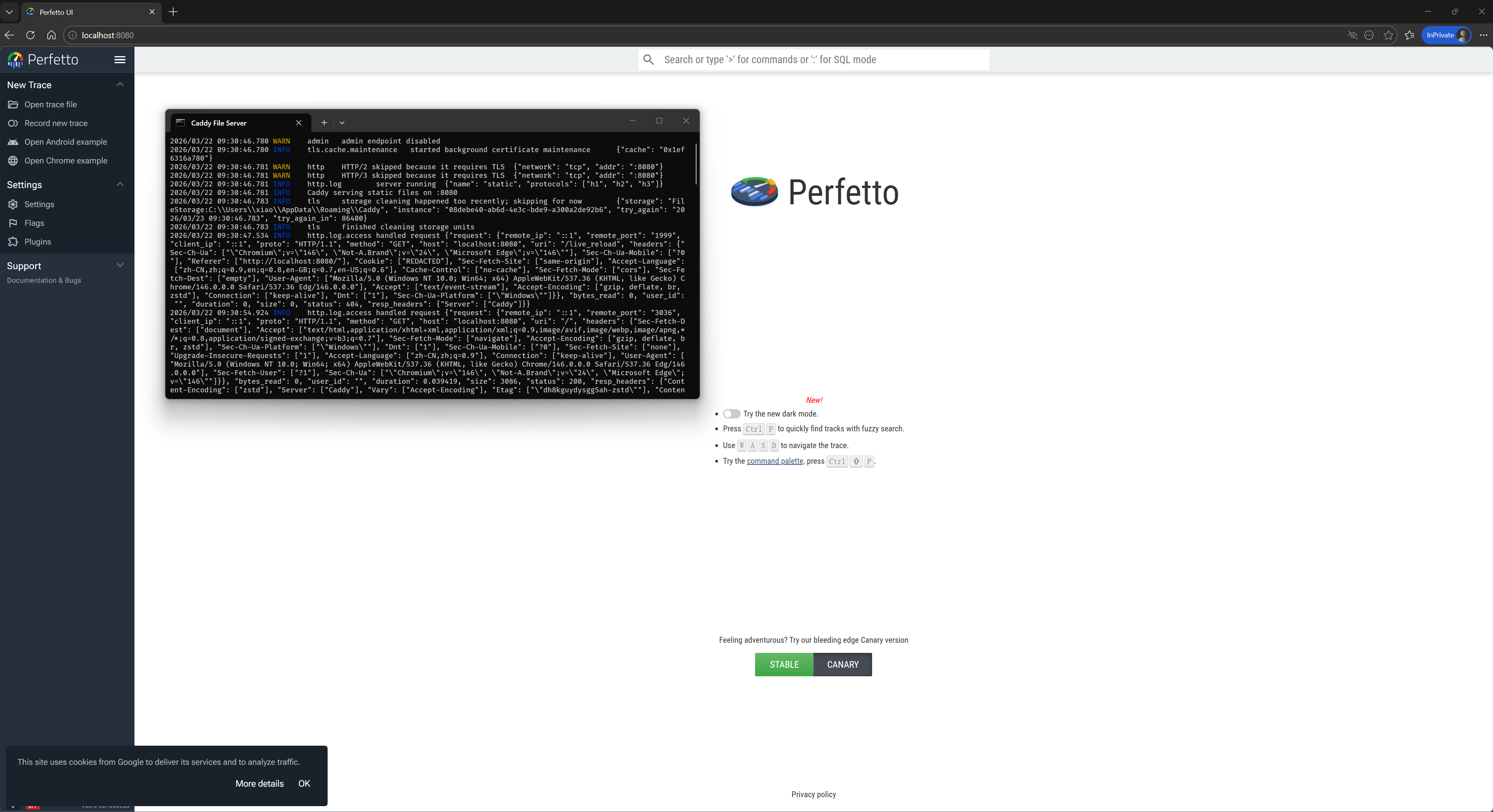

在其他平台下部署静态页面也是同样原理，这里不再展开，最后给一张运行效果图：
